EPS和XPS：EPS(聚苯乙烯泡沫塑料板,简称聚苯板)是用可发性聚苯乙烯珠粒经加热预发泡后在模具中加热成型而制得的具有微细闭孔结构的聚苯乙烯泡沫塑料板材。它是目前使用最普遍的一种保温隔热材料。其表皮层无气孔,而中心层含大量微细封闭气孔,通常其孔隙率可达90%以上。具有质轻(容重在20kg/m3以下)、保温隔热性能良好(导热系数为0.044W(m.K)左右)、吸声性能好、价格便宜、易加工、施工操作简便等优点,在寒冷地区有比较长的使用历史。同时EPS板具有非常优越的防潮性能,可以用于直接接触潮气或水,特别是可以用于倒置式保温屋面,在节能屋面上具有很高的应用价值。XPS(挤塑聚苯乙烯泡沫板,简称挤塑板)是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物,通过加热混合同时注入催化剂,然后挤塑压出成型而制造的硬质泡沫塑料板。XPS具有比EPS更好的保温隔热性能,在同样的保温要求下,其使用厚度可小于其它类型的保温材料,但XPS几乎没有透气性,在室内外温差较大的地区,容易造成水气在板的两侧结露。若水气长时间滞留不能排出,在一定程度上也会影响XPS板的粘结强度。按照目前的建筑防火规范要求使用阻燃型EPS、XPS,即通过在原料中加入有机卤化物等阻燃剂来改变其燃烧性能,从而达到B1级的使用要求。
编辑

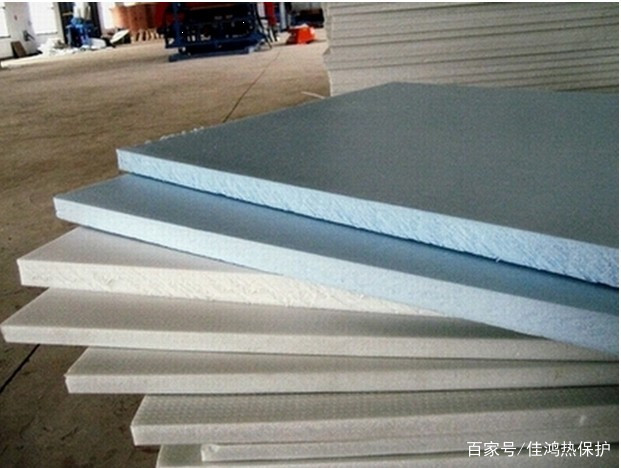

XPS
聚氨酯泡沫塑料：聚氨酯是由二元或多元有机异氰酸酯与多元醇合物和其他助剂相互发生反应而成的高分子聚合分为软质、半硬质和硬质几种,用于绝热材料主是硬质聚氨酯(PUR)泡沫塑料,可替代传统的珍珠岩、蛭石等保温材料和三毡四油防水层等。硬质聚氨酯泡沫塑料施工操作方便,一般在现场直接喷涂发泡成型,可在任何复杂结构的屋面上作业;也可浇筑成板材再用作屋面保温材料。硬质聚氨酯泡沫塑料的分子结构为全封闭泡孔结构,其闭孔率不小于90%。当密度为35~40kg/m3时,其导热系数一般在0018~0.024W/(m·K)之间。连续致密的表皮和高强度互联壁闭孔,具有理想的不透水性,其抗拉强度要求≥100kpa,其自粘性能也很强(无需任何中间粘结材料),与屋面及外墙粘结牢固,抗风揭和抗负风压性能良好。耐温差性能较好的聚氨酯硬泡在-20~80℃的环境温度下,尺寸不会发生明显的变化,而且抗侵蚀、耐老化,使用年限可达50年以上。单硬质聚氨酯泡沫塑料屋面投资较高,因此降低成本是今后硬质聚氨酯泡沫塑料的发展方向。而且由于它是有机的聚合物材料,在添加阻燃剂后,最高防火安全等级也只能达到B1难燃级。
编辑

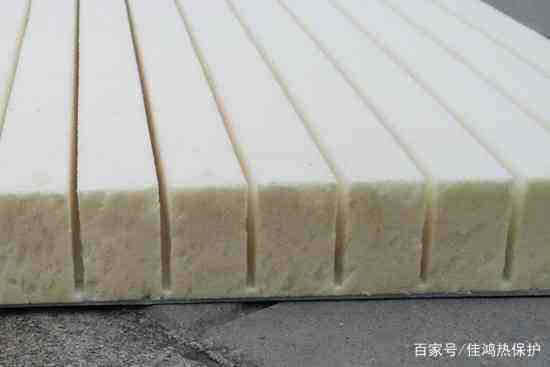

聚氨酯泡沫塑料
酚醛树脂泡沫塑料：酚醛树脂泡沫具有热导率低、力学性能好、尺寸稳定性优、吸水率低、耐热性好、电绝缘性优良、难燃等优点,尤其适合于某些特殊的屋面作隔热保温材料或其他功能性材料。酚醛树脂可以长期在130°的高温下工作,瞬时工作温度可达200~300℃。酚醛泡沫的隔热效果比普通屋面材料高2~3倍。酚醛泡末作为一种难燃、低烟、低毒、绝热的材料,可用于易燃品仓库的屋面保温材料。屋顶安装上酚醛泡沫保温板材后,房屋的隔热保温性能大大加强,比未加保温层的建筑可节能60%以上。
编辑

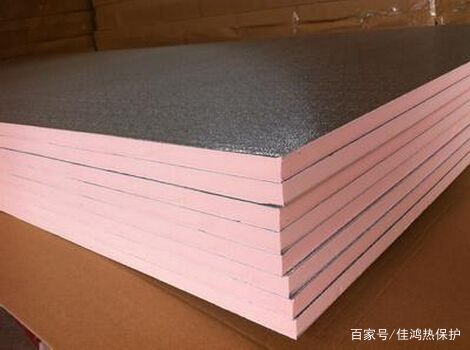

酚醛树脂泡沫塑料
